工作原理
带式输送机实现水平转弯运行是基于胶带具有一定的柔韧性 ,能弯曲并能够缠绕在一定直径的滚筒上的基本原理设计的 。根据这个基本原理 ,将滚筒和胶带的运行方向安装成一预定夹角 ,使胶带在滚筒上沿指定角度的螺旋线缠绕 ,这样胶带在滚筒上的进出边方向间产生一个夹角 ,让胶带的出边再经过一个改向滚筒 ,让胶带返回来承接由于在转向滚筒上改向而落下来的物料 ,从而实现了带式输送机的转弯 。
360°带式输送机转弯装置的核心技术是转向滚筒 ,转向滚筒固定在机架上 ,在转向滚筒的外圆周线上 ,沿胶带运行方向的螺旋线布置一定数量能随胶带运行而转动的异型行星辊 ,异型行星辊只承受径向力而不承受轴向力 ,而且大滚筒也设计成旋转型，通过共同旋转,从而保证胶带正常运行 ,实现水平转弯的功能 ，异形辊与大滚筒的运动关系，如图3所示。

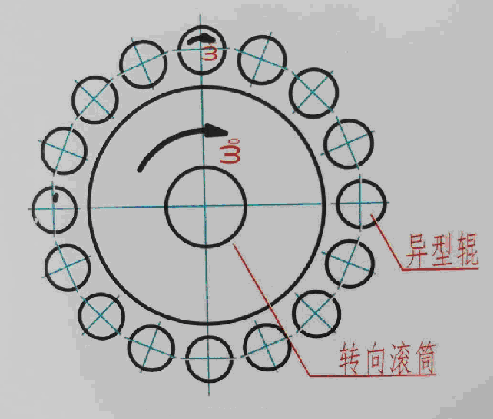

图3  转向滚筒与异型辊运动关系图
